Mi a gyémánt őrlési kerekek modellkódja

Amikor a Diamond (CBN) őrlési kerekeket használjuk a mindennapi életünkben, gyakran olyan kódokkal találkozunk, mint az 1A1, 3v1, 12v9 és 6A2, hogy ábrázoljuk az őrlőkerék alakját és modelljét ., így néhány ember azt kérdezheti, hogy ezek a kódok mit jelentenek, hogyan kell megérteni és értelmezni őket? Ma dekonstruáljuk a gyémánt őrlőkerék -modellek geometriai alakjait és szemantikáját, hogy megkönnyítsük mindenki memóriáját és megértését . Köszönjük mindenkinek a támogatást .
A Huice Company különféle gyémánt CBN őrlési kerekeket készít és kutat, stabil teljesítménygel és magas költséghatékonysággal

1 geometriai kódolási szabályok

Az ISO 525 az őrlőkerék profilját egy forgó test generatrixának paraméterezett leírásaként tekinti . A modell két betűből és egy számjegyből áll:

Kezdeti: Fő busz topológia

• A egy egyenes vonal, amely a tengelyével párhuzamos,
• V egy egyenes vonal, a tengelyhez képest,
• F egy kör alakú ív,
• és r egy fordított kör alakú ív .
• Másodlagos betűk: További funkciók



• 1 nem jelent lépést,
• A 2 az egyoldalú lépést jelöli,
• és a 9. ábra a . chamferrel képviseli
• Utolsó számjegy: Kisebb geometriai részletek, például a Chamfer szög vagy az átmeneti sugár



2 1A1 mechanikai határ

Példa:
1A1=>Párhuzamos egyenes vonalú buszrár, mindkét oldalon lépések nélkül
11V9=>Egykúpos buszbarna, tál alakú, 45 fokos belső chamferrel

Az 1A1 homok anya egyenlete az R -0- z oszloprendszerben z =0, az érintkezési zóna félszélességéhez viszonyítva
Ahol f . a normál erő, R, homok sugár, E * ekvivalens rugalmassági modulus . A nagy B sáv alacsony csúcshőmérséklete
a
Ezért alkalmas olyan nagy érintkezési területekkel rendelkező folyamatokhoz, mint például a kemény ötvözet rúdja és az őrlő pengék vége .

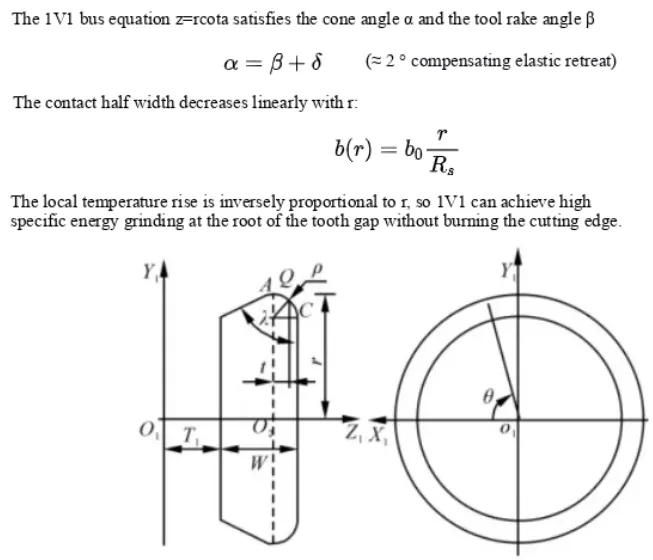

3 1 v1 szögzár

A Z=rcota 1v1 busz egyenlet kielégíti a kúp szöget és a szerszám rake szögét
= +δ
(≈ 2 fokos kompenzáló elasztikus visszavonulás)

Az érintkezési félszélesség lineárisan csökken az R -vel:
b (r) bo

A helyi hőmérséklet -emelkedés fordítottan arányos az R -vel, tehát az 1v1 nagy specifikus energiacsiszolást érhet el a fogrés gyökereinél anélkül, hogy a vágóélet . élvonalbeli élettel égetne el.

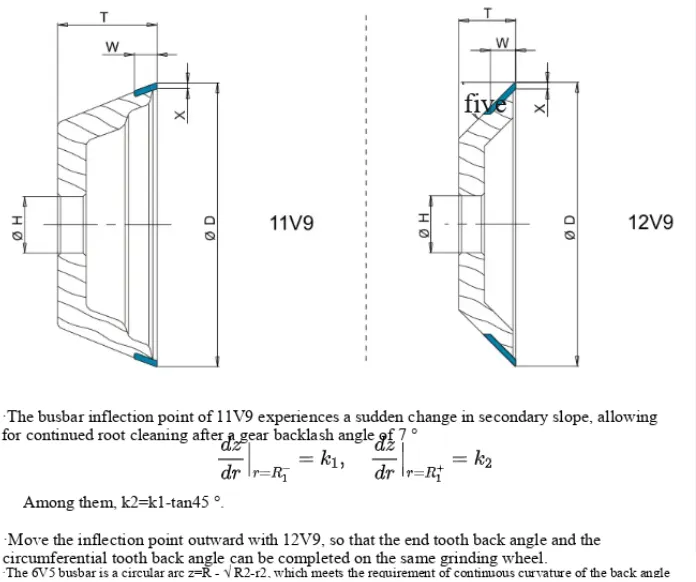

4 A 11v9, 12v9 és 6v5 kiegészítő hely

A 11v9 -es buszrár -inflexiós pont hirtelen változást tapasztal, lehetővé téve a gyökér tisztítását a 7 fokos sebességváltó szög után.

Közülük K 2= K 1- tan45 fok .

· Mozgassa az inflexiós pontot kifelé 12 V9 -rel, úgy, hogy a végfog hátsó szöge és a kerületi fogak hátsó szöge ugyanabban az őrlőkeréken befejezhető legyen .
· A 6v5 buszbara egy kör alakú ív, Z=r - √ r 2- R2, amely megfelel a golyó végvágójának hátulsó szögének folyamatos görbületének követelményével. .



5 A 14A1, 1F1, 4A2, 9A3 mérnöki pozicionálása

14a1 vastagság H25mm, fémkötés, mély vágáshoz és lassú takarmányhoz:

AE kevesebb vagy egyenlő 0,3DS, VW -nél kevesebb vagy 300 mm/perc

1f1 ív generatrix z=rf-√r- (r-ro) ², golyófej finom őrléshez, ív hiba f2 ε ε {= 8 rf

4A2 csésze alakú csiszolókerék vége Face Generatrix z =0, a penge párhuzamossági vágáshoz használva, a végfelfutás vége kevesebb, vagy egyenlő, vagy egyenlő 2 μm .

9A3 Double Beveled Cone Angle Symmetry, x 1=x2=60 fok, optikai üvegben v -hrokkokhoz használva, egylépéses öntvény .



6. mikro-átmérőjű szerszámok térképe

0,1 mm -es mikrofúró -bitekért:

Sloting: 1A1 D46, ae=5 µm, vc=80 m/s;

Könnyű szög: 1v1 a=20 fok, d=20 mm, belső hűtőfolyadék p=7 mpa;

Kotró tisztítás: 11v 9 =45 fok, Feed F=0.5 µm/rev .

Hőmérsékleti emelkedés -szabályozási egyenlet

Tmax =

√ πκρούς

Ahol Q=UAPVW a lineáris hőforrás -intenzitás, és az AP az őrlési mélység .

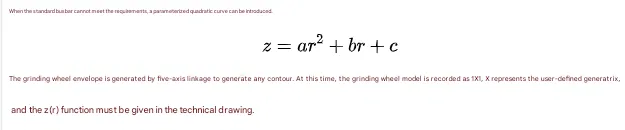

7. Nem szabványos kiterjesztések

Ha a standard buszbarát nem tudja megfelelni a követelményeknek, akkor egy paraméterezett kvadratikus görbe vezethető be .

z=AR² + BR + C

Az őrlőkerék borítékát öt tengelyes kötés generálja, hogy bármilyen kontúr létrehozása . Ebben az időben az őrlőkerék modelljét 1x1, x jelöli a felhasználó által definiált generatrixra, és a z (r) függvényt a . műszaki rajzban kell megadni.





Nagyon sok tudás van a gyémánt (CBN) csiszoló kerekek modelljeiről és kódjairól . Személyes összefoglalásomban,

• A egy lapos őrlő kerék,
• V egy szögletes őrlő kerék, amelyet általában hornyolásra használnak,
• R egy őrlőkerék az ívek őrlésére .
• E egy éles szögű őrlő kerék .
• Ha két betű van, a munkareprának két arca lehet .

Ezek a személyes tanulásom és felfedezésem, amely nem lehet nagyon tudományos, csak az Ön referenciájára .
